عند 14ember 38 في 29 ديسمبر 2023 ، نجحت محطة الإنزال التدريجي لإنتاج الهيدروجين في ناريسونج في توصيل الطاقة في وقت واحد. في 185.00 في 29 ديسمبر 2023 ، نجحت محطة تعزيز الطاقة الضوئية في ناريسونج في تسليم الطاقة في وقت واحد. يشير هذا إلى أن أول مشروع لإنتاج الهيدروجين بالطاقة الجديدة في البلاد يبلغ وزنه 10000 طن ، مشروع عرض صناعة إنتاج الهيدروجين الكهروضوئي ناريسونج في راية جونجار ، مدينة أوردوس ، منغوليا الداخلية ، تم توصيله بنجاح بالشبكة. يستخدم هذا المشروع محول مقوم إنتاج الهيدروجين IGBT/35 24 نبضة تم تطويره وتصميمه وتصنيعه بشكل مستقل بواسطة ceeeg.

01 مقدمة المشروع

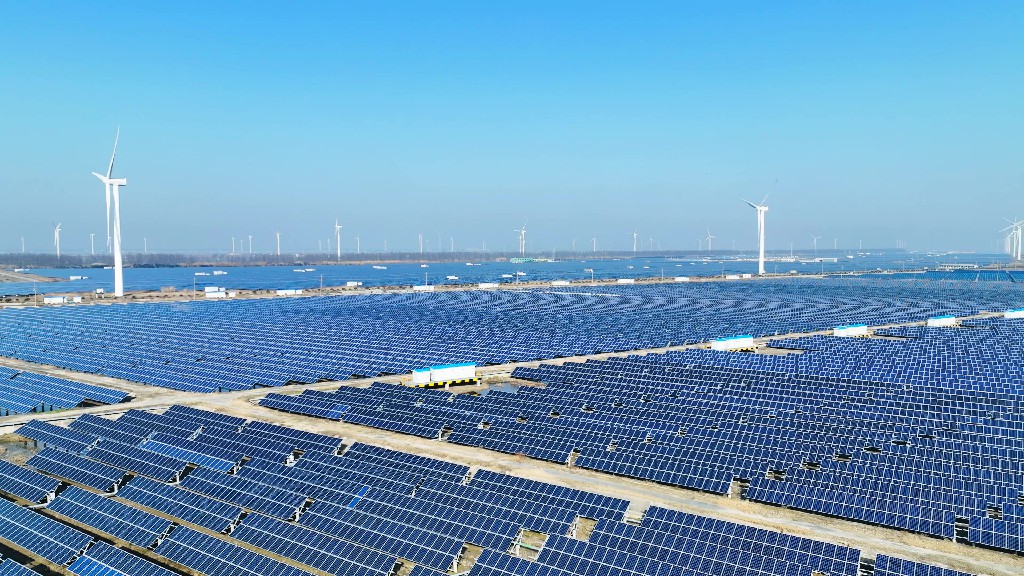

مشروع ناريسونج هو الدفعة الأولى من المشاريع التجريبية المتكاملة لإنتاج الهيدروجين الشمسي والرياح في منطقة منغوليا الداخلية المستقلة. وهو أول أكبر مشروع لإنتاج الهيدروجين من الطاقة الجديدة وزنه 10000 طن في منطقة منغوليا الداخلية المستقلة والبلد وحتى العالم. يتم تمويله من قبل الصين ثلاثة خوانق طاقة جديدة (مجموعة) شركة محدودة. تقوم الشركة ببناء مشروع مشترك مع مجموعة استثمار مانشي Co. ، Ltd. يستخدم المشروع مناطق ردم الفحم لبناء محطات الطاقة الكهروضوئية. يبلغ متوسط توليد الطاقة السنوي حوالي 740 مليون كيلو وات/ساعة ، منها 20 ٪ سيتم نقلها مباشرة إلى شبكة الطاقة المحلية وسيتم استخدام 80 ٪ المتبقية لإنتاج الهيدروجين الأخضر.

يقوم المشروع بتركيب 15 مجموعة من 1000 متر مكعب قياسي/ساعة معدات إنتاج الهيدروجين القلوية الالكتروليتي ، مع إنتاج سنوي يبلغ حوالي 10000 طن من الهيدروجين وحوالي 80000 طن من الأكسجين. لضمان أمان شبكة الطاقة ، يستخدم المشروع إمدادات طاقة 10000 أمبير (ترانزستورات بوابة معزولة ثنائية القطب) لأول مرة لاستبدال الثايرستور التقليدي. هذا هو أول استخدام واسع النطاق في صناعة إنتاج الهيدروجين والكهرباء الخضراء العالمية. يمكنه تحسين كفاءة التحويل الشاملة لنظام إنتاج الهيدروجين ولعب دور رائد في التطوير التكنولوجي لمصادر طاقة إنتاج الهيدروجين المحلية.

02 التكنولوجيا الأساسية

مشروع الهيدروجين الأخضر لشركة "Ordos Narisong" الصينية ، الذي يبلغ حجمه 10 آلاف طن ، هو مشروع واسع النطاق يهدف إلى استخدام الطاقة المتجددة لإنتاج طاقة الهيدروجين. يستخدم المشروع مياه التحليل الكهربائي لإنتاج تكنولوجيا الهيدروجين ، باستخدام مصادر الطاقة المتجددة مثل الطاقة الشمسية وطاقة الرياح كمصادر طاقة لإنتاج الهيدروجين من خلال التحليل الكهربائي للمياه. ومع ذلك ، تتطلب تكنولوجيا إنتاج الهيدروجين بالتحليل الكهربائي للمياه مصدر طاقة تيار مستمر عالي الطاقة ، ويحتاج مصدر طاقة التيار المتردد التقليدي إلى تحويله من خلال محول. ولذلك ، أصبح تصميم وتصنيع محولات مقوم إنتاج الهيدروجين إحدى التقنيات الرئيسية للمشروع.

تم بحث وتصنيع محول مقوم إنتاج الهيدروجين IGBT بتقنية 24 نبضة من CEEG بعناية لهذا المشروع. منذ بداية التصميم ، تم دمجه بشكل وثيق مع سيناريوهات الاستخدام الفعلي وظروف تشغيل المشروع وكان دقيقا ومنقحا على أساس تكنولوجيا محول المقوم الأصلية. الابتكار والتحديث ، بحيث يمكن للمنتج تلبية رضا العملاء في وقت واحد ويتم وضعه في الإنتاج بسرعة ، مما يساعد العملاء على تحقيق تحول الفائدة.

1. تتحرك الشبكة ثنائية الجسم أفقياً متزامنة مع هيكل تنظيم الضغط ؛

2. هيكل معلق على شكل صندوق مزدوج الهيكل الأساسي ؛

3. يتم تحديد انحراف زاوية تحول الطور لكل ترس الصنبور وخطأ نسبة التحويل لكل ترس الصنبور باستخدام صنابير اللف الأساسية ، مع مراعاة كل من انحراف زاوية تحول الطور وانحراف نسبة التحويل ؛

4. انحراف فرق درجة حرارة زيت النحاس لللفتين ذات الجهد المنخفض: يكون الفرق في درجة حرارة زيت النحاس في اللفة العلوية عادة أعلى من درجة حرارة اللفة السفلية حوالي 10K. عن طريق ضبط هيكل دائرة زيت لفائف ، يمكن تقليل الفرق في درجة الحرارة بين اللفتين بشكل فعال ؛

5. انحراف معاوقة نصف العبور: عن طريق ضبط هيكل الجسم ، تأكد من أن انحراف المعاقين نصف العبور هو ضمن نطاق معقول.

03 قوة قوية

تشارك CEEG بعمق في صناعة المحولات لأكثر من 30 عامًا ولديها خبرة غنية وخبرة في تصميم وتصنيع محولات المقوم. وفقًا لحالة التطوير الحالية لتقنية التحليل الكهربائي للمياه في الداخل والخارج ، تعتمد محولات مقوم CLP على تحليل دقيق لمحاكاة مجال درجة الحرارة وتقنيات CLP الكهربائية الأساسية-نظام عزل مقاوم للحرارة العالية وتكنولوجيا التحكم في درجة الحرارة السبعة. أداء عزل المنتج آمن وموثوق.

كوحدة صياغة رئيسية لـ GB/من "الجزء 14 من محولات الطاقة: تصميم وتطبيق المحولات المغمورة بالسوائل باستخدام مواد عازلة بدرجة حرارة عالية" ، يعتمد CEEG على Nomex لدوبونت®وصل نظام العزل وتقنية التحكم في درجة الحرارة من سبعة مستويات وأداء العزل إلى المستوى المتقدم للصناعة.

تعرف طاقة الهيدروجين بأنها "المصدر النهائي للطاقة في القرن الحادي والعشرين". في سياق حيادية الكربون ، تواصل سيغ تعزيز مكانتها المتميزة في محولات المعدل ، وتوفير حلول محول عالية الجودة لإنتاج الهيدروجين الأخضر من مصادر الطاقة المتجددة في الصين ، وتعزيز تطوير طاقة الهيدروجين. تتجه التنمية الصناعية نحو "المسار السريع".
